PROBLEMAS DE RETORNO DE TIERRA ( POLO A TIERRA MALO)

El retorno de tierra en CCTV (también conocido como ground loop) generan muchas dificultades para encontrar una solución en un sistema análogo .  Si está buscando una manera de arreglar el problema con bucle de tierra en cámaras de  CCTV,  en este artículo, va a aprender cómo eliminarlo.

¿Qué es el retorno de tierra en CCTV?

El retorno de tierra genera una interferencia algunas veces como barras horizontales en la pantalla de un sistema de CCTV análogo como se muestra en la imagen de encabezado de este block.

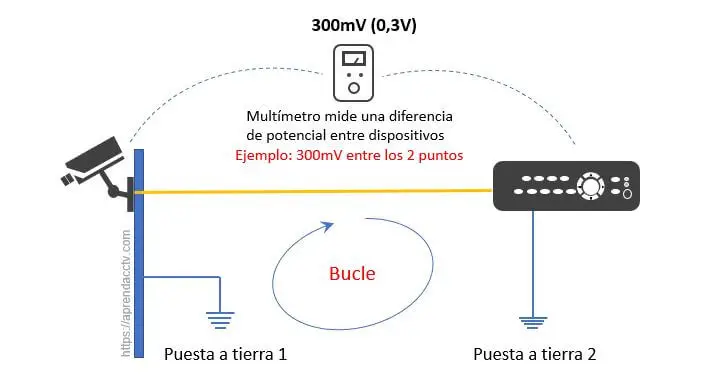

a veces se torna complicado , pero imaginemos que un técnico usa un multímetro y coloca una punta del multímetro en el chasis de la cámara cuando es metálica recuerda buscar un punto donde no haya pintura en la cámara y la otra punta de prueba en el chasis del DVR.(suponiendo que tuviéramos unas puntas de prueba muy largas)
Si hay un voltaje entre En estos dos puntos hay un circuito eléctrico osea circula corriente y hay diferencia de potencial entre el chasis de la cámara y el chasis metálico de XVR a través del cable que une la cámara y el equipo de grabación.

cuando todo esta bien , este voltaje (300mV) no debería existir, así que asegúrese de poder eliminarlo utilizando algunos de los métodos que explicaremos en este block.

Recuerden cuando el voltaje entre el chasis de la cámara y el chasis del XVR es muy alto existe una alta posibilidad de que se pueda quemar la salida de video de la cámara o la entrada de video del XVR.
En una instalación, es ideal tener los dispositivos conectados a tierra en un solo punto para que no haya diferencia de voltaje entre ellos y no se produzca el retorno de tierra.
Mire el ejemplo en la figura siguiente.
En este caso, los tres dispositivos (D1, D2 y D3) están conectados a un punto común, pero no existe una conexión directa entre ellos, todo es perfecto

Ahora supongamos que tenemos un circuito donde algunas cámaras tiene un poste enterrado algunas tomamos el voltaje de un circuito con un polo a tierra diferente el monitor y la UPS la conectamos en el toma de la oficina con un polo a tierra diferente , los dispositivos D1, D2 y D3 que son nuestros diferentes equipos en el CCTV los conectamos entre si con el UTP o coaxial vemos que hay retornos de tierra entre los diferentes equipos. por que estarían conectados a tierras diferentes en 3 puntos (A1, A2 y A3), algunos tendrán más retorno( ya tenemos claro que es retorno de tierra) que otros por eso en unas imágenes de las cámaras se ve la interferencia horizontal y en otras no. recuerden que los equipos que mas retorno tengan están propensos a dañarse sus salida o entradas de video.

.

¿Cómo eliminar el retorno de tierra en el CCTV?

Para evitar problemas de interferencia de retorno a tierra, el mejor método es conectar a una tierra común todos los elementos cámaras, XVR, Monitores, UPS , etc para que no haya diferencia de potencial (voltaje) entre ellos. Vea el ejemplo en la siguiente ilustración:

Otros métodos para eliminar el retorno de tierra

Aislamiento de la cámara

Ya sabemos que cuando la cámara se instala en algunos postes paredes, etc , puede haber conducción a tierra y esto puede causar el problema de retorno de tierra. Una forma de resolver este problema es colocar una pieza de material aislante plástica entre el soporte y la pared o el poste recuerda que los tornillos deben tener arandelas plásticas y pasantes plasticos ni no lo haces daría lo mismo que poner la cámara al poste metálico o a la pared en la siguiente imagen mostramos la cámara aislada eléctricamente.

Que pasa si el chasis de mi cámara es plástico y sigue la interferencia.

En este caso recuerda que las cámaras internamente la tierra del puerto de salida de video se unen con el negativo de la alimentación DC, al conectar el cable entre la cámara y la XDVR llevamos el negativo DC de la fuente de retorno al XVR a eso sumale si no tuvimos cuidado de tener el mismo polo a tierra del monitor del pa UPS y del mismo grabador.se nos aumenta la posibilidad de ruido
pero en este caso en especial la mayoría de las fuentes de alimentación de 12 v DC de bajo costo, aunque son fuentes switcheadas no hacen la separación de tierra caliente y tierra fría en un secundario de dicha fuente, eléctricamente aislado (por lo general en fuentes de buena calidad lo hacen con un opto acoplador) al no tener separadas las tierras dentro de la fuente la tierra del video la cámara que seria la de la fuente de 12VDC que a su vez seria la de alimentación AC y con una tierra diferente la de la XVR o la del monitor genera un retorno muy peligroso ( tierras diferentes ) en este caso hay dos posibles soluciones cambiar las fuentes por equipos homologados son un poco as costosas pero te salvas de dolores de cabeza. La segunda es unificar un solo polo a tierra para los equipos. La tercera al llevar la alimentación AC de las cámaras siempre tener en cuenta que todos las fuentes DVR y monitores estén en la misma fase, una solución es girar el adaptador para cambiar face x neutro en la toma AC según la figura

Aislador de retorno de tierra

También puede encontrar aisladores retorno de tierra que pueden resolver su problema. Simplemente instale este dispositivo en el cable coaxial para eliminar la interferencia.
